TIÊU CHUẨN ỐNG THÉP ĐÚC

Mã: OTD
2.321

Sản Phẩm: Tiêu Chuẩn ASTM A106, ASTM A53, API 5L
Xuất sứ: Quốc Tế, Mỹ, Nhật Bản
Ứng dụng: Sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau như dầu khí, xây dựng, ô tô, công nghiệp hóa chất và năng lượng. Chúng được dùng để vận chuyển và phân phối dầu và khí đốt, xây dựng cơ sở hạ tầng, sản xuất các bộ phận ô tô, đường ống dẫn nước, hóa chất và trong ngành công nghiệp sản xuất điện từ năng lượng tái tạo.

Tiêu chuẩn ống thép đúc quy định các yêu cầu kỹ thuật và quy cách sản phẩm để đảm bảo chất lượng và an toàn trong các ứng dụng công nghiệp. Các tiêu chuẩn phổ biến như ASTM A106/A106M, API 5L, và EN 10210 cung cấp các thông số về thành phần hóa học, tính chất cơ lý, độ bền kéo, độ bền chảy, và thử nghiệm kiểm tra chất lượng. Các yếu tố này ảnh hưởng đến khả năng chịu áp suất, độ bền, và tính dẻo của ống thép đúc, đảm bảo phù hợp với các ứng dụng trong công nghiệp, xây dựng, và dầu khí. Khi lựa chọn ống thép đúc, cần đảm bảo tuân thủ tiêu chuẩn kỹ thuật và yêu cầu về chất lượng.

Liên hệ mua hàng

Chi tiết sản phẩm

✅ TIÊU CHUẨN ỐNG THÉP ĐÚC – TỔNG HỢP ĐẦY ĐỦ NHẤT

Ống thép đúc là vật liệu quan trọng trong nhiều ngành công nghiệp như xây dựng, cơ khí, dầu khí và năng lượng. Việc tuân thủ tiêu chuẩn kỹ thuật giúp đảm bảo chất lượng sản phẩm, đáp ứng yêu cầu dự án và đảm bảo an toàn trong quá trình sử dụng. Các tiêu chuẩn phổ biến hiện nay gồm ASTM, API, DIN, BS, JIS, GB/T. Khi lựa chọn ống thép đúc, cần xác định rõ tiêu chuẩn áp dụng để đảm bảo chất lượng và hiệu suất sử dụng.

1. TIÊU CHUẨN ASTM A106/A106M

✅ Loại ống: Ống thép đúc liền mạch chuyên dùng trong hệ thống đường ống áp suất cao.
✅ Tiêu chuẩn kỹ thuật: Quy định về thành phần hóa học, cơ tính, kích thước và kiểm tra chất lượng.
✅ Ứng dụng: Đường ống công nghiệp, nồi hơi, nhà máy nhiệt điện, dẫn khí đốt, chất lỏng và hơi nóng.

2. TIÊU CHUẨN ASTM A53/A53M

✅ Loại ống: Ống thép đúc liền mạch và ống hàn dùng trong hệ thống dẫn nước, khí đốt.
✅ Tiêu chuẩn kỹ thuật: Xác định thành phần hóa học, kích thước, cơ tính và quy trình thử nghiệm.
✅ Ứng dụng: Hệ thống đường ống công nghiệp, xây dựng.

3. TIÊU CHUẨN API 5L

✅ Loại ống: Dành riêng cho ngành công nghiệp dầu khí, chuyên vận chuyển dầu và khí đốt.
✅ Tiêu chuẩn kỹ thuật: Xác định thành phần hóa học, cơ tính và quy trình kiểm tra chất lượng.
✅ Ứng dụng: Hệ thống đường ống dẫn dầu, khí tự nhiên và các sản phẩm dầu khí.

4. TIÊU CHUẨN EN 10210

✅ Loại ống: Tiêu chuẩn Châu Âu dành cho ống thép đúc liền mạch dùng trong kết cấu xây dựng.
✅ Tiêu chuẩn kỹ thuật: Quy định kích thước, tính chất cơ lý và quy trình sản xuất.
✅ Ứng dụng: Kết cấu thép, công trình xây dựng, cầu đường.

5. TIÊU CHUẨN JIS G3445

✅ Loại ống: Tiêu chuẩn Nhật Bản dành cho ống thép đúc liền mạch trong ngành cơ khí và kết cấu.
✅ Tiêu chuẩn kỹ thuật: Xác định thành phần hóa học, kích thước và tính chất cơ lý.
✅ Ứng dụng: Dùng trong sản xuất máy móc, thiết bị công nghiệp và kết cấu xây dựng.

KẾT LUẬN

✅ Mỗi tiêu chuẩn ống thép đúc được áp dụng cho các lĩnh vực khác nhau, tùy thuộc vào yêu cầu kỹ thuật và khu vực sử dụng.
✅ Các tiêu chuẩn như ASTM, API, EN, JIS giúp kiểm soát chất lượng sản phẩm một cách nghiêm ngặt, đảm bảo an toàn và hiệu suất cao.
✅ Khi mua ống thép đúc, cần xác định rõ tiêu chuẩn áp dụng để đảm bảo sản phẩm phù hợp với mục đích sử dụng.

Bảng So Sánh Các Tiêu Chuẩn Ống Thép Đúc

Tiêu Chuẩn	Loại Ống	Ứng Dụng
ASTM A106	Ống thép đúc liền mạch, chịu áp suất cao	Đường ống công nghiệp, nồi hơi, nhiệt điện
ASTM A53	Ống thép hàn & đúc liền mạch	Đường ống nước, khí đốt, xây dựng
API 5L	Ống thép đúc cho dầu khí	Dẫn dầu, khí đốt, sản phẩm dầu khí
EN 10210	Ống thép đúc kết cấu Châu Âu	Kết cấu thép, xây dựng
JIS G3445	Ống thép đúc Nhật Bản cho cơ khí	Cơ khí, kết cấu xây dựng

Lưu ý:

Chọn tiêu chuẩn phù hợp để đảm bảo chất lượng và hiệu suất.
ASTM, API, EN, JIS đều có yêu cầu nghiêm ngặt về kỹ thuật và an toàn.

✅ TIÊU CHUẨN ASTM A106/A106M – CHI TIẾT ĐẦY ĐỦ NHẤT

Tiêu chuẩn ASTM A106/A106M do Viện Tiêu chuẩn và Thử nghiệm Hoa Kỳ (ASTM) ban hành, áp dụng cho ống thép đúc liền mạch sử dụng trong các hệ thống đường ống áp suất cao, hơi nóng và dầu khí. Tiêu chuẩn này đặt ra các yêu cầu kỹ thuật nghiêm ngặt nhằm đảm bảo chất lượng, độ bền và an toàn cho sản phẩm.

Dưới đây là các thông tin quan trọng về ASTM A106/A106M:

1. PHÂN LOẠI ỐNG THÉP

Tiêu chuẩn ASTM A106/A106M chia ống thép thành 3 cấp (Grade A, B, C):

✅ Grade A: Độ bền kéo thấp nhất, dùng cho ứng dụng áp suất thấp.
✅ Grade B: Độ bền kéo trung bình, phổ biến nhất trong công nghiệp.
✅ Grade C: Độ bền kéo cao nhất, chịu áp lực lớn và điều kiện làm việc khắc nghiệt.

2. THÀNH PHẦN HÓA HỌC

Thành phần hóa học được kiểm soát chặt chẽ nhằm đảm bảo tính chất cơ lý và khả năng chịu nhiệt của ống thép.

Nguyên tố	Grade A	Grade B	Grade C
Carbon (C)	≤ 0.25%	≤ 0.30%	≤ 0.35%
Mangan (Mn)	0.27 - 0.93%	0.29 - 1.06%	0.29 - 1.06%
Phốt pho (P)	≤ 0.035%	≤ 0.035%	≤ 0.035%
Lưu huỳnh (S)	≤ 0.035%	≤ 0.035%	≤ 0.035%
Silicon (Si)	0.10 - 0.35%	0.10 - 0.40%	0.10 - 0.40%

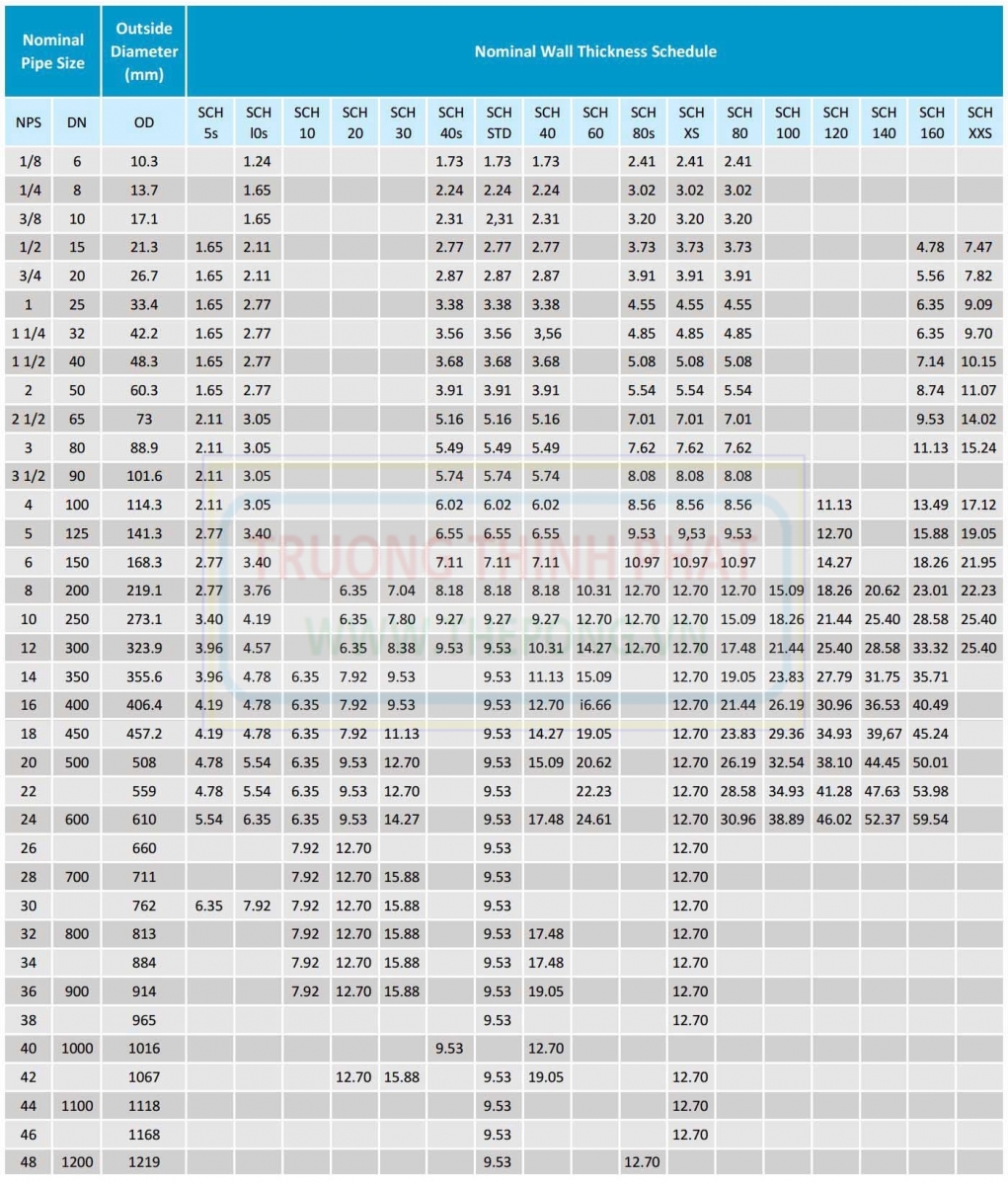

3. KÍCH THƯỚC VÀ QUY CÁCH

Tiêu chuẩn ASTM A106/A106M quy định kích thước ống thép đúc như sau:

✅ Đường kính ngoài: Từ 1/8 inch đến 48 inch (≈ 3 mm - 1200 mm).
✅ Độ dày thành ống: Tùy thuộc vào đường kính ngoài và yêu cầu ứng dụng.
✅ Chiều dài tiêu chuẩn: 12 mét (hoặc theo yêu cầu).

4. TÍNH CHẤT CƠ LÝ

Tính chất cơ lý quyết định khả năng chịu lực, độ bền và tính dẻo của ống thép.

Tính chất	Grade A	Grade B	Grade C
Độ bền kéo (Tensile Strength)	≥ 48.000 psi (331 MPa)	≥ 60.000 psi (414 MPa)	≥ 70.000 psi (483 MPa)
Độ bền chảy (Yield Strength)	≥ 30.000 psi (207 MPa)	≥ 35.000 psi (241 MPa)	≥ 40.000 psi (276 MPa)

5. KIỂM TRA VÀ THỬ NGHIỆM

Tất cả các ống thép sản xuất theo ASTM A106/A106M đều phải trải qua các bài kiểm tra nghiêm ngặt:

✅ Thử nghiệm áp suất thủy lực: Đảm bảo ống chịu được áp suất cao.
✅ Thử nghiệm không phá hủy: Kiểm tra siêu âm, dòng điện xoáy để phát hiện khuyết tật bên trong.
✅ Kiểm tra kích thước: Đảm bảo tuân thủ đúng thông số kỹ thuật.
✅ Thử nghiệm cơ lý: Kiểm tra độ bền kéo, độ dẻo, độ bền chảy.

6. CHẤT LƯỢNG BỀ MẶT

✅ Bề mặt ống thép phải sạch, không có vết nứt, rỗ, hoặc khuyết tật nghiêm trọng.
✅ Bảo vệ chống gỉ trước khi vận chuyển và lắp đặt.

7. ỨNG DỤNG THỰC TẾ

Ống thép ASTM A106/A106M được sử dụng trong các môi trường làm việc khắc nghiệt, chịu áp suất và nhiệt độ cao:

✅ Hệ thống đường ống công nghiệp: Dẫn hơi, chất lỏng, khí đốt.
✅ Nhà máy nhiệt điện, hóa chất: Đường ống chịu áp suất cao.
✅ Ngành dầu khí: Dẫn dầu, khí, và các sản phẩm dầu khí.

KẾT LUẬN

✅ ASTM A106/A106M là tiêu chuẩn quan trọng cho ống thép đúc liền mạch, đảm bảo chất lượng, độ bền và an toàn.
✅ Thành phần hóa học và tính chất cơ lý được kiểm soát chặt chẽ để phù hợp với các ứng dụng công nghiệp quan trọng.
✅ Khi chọn ống thép theo ASTM A106, cần xem xét yêu cầu kỹ thuật và điều kiện làm việc để đảm bảo hiệu suất tối ưu.

Bảng Tiêu Chuẩn ASTM A106/A106M – Ống Thép Đúc Liền Mạch

Danh Mục	Nội Dung
Loại Ống	Ống thép đúc liền mạch, chịu áp suất cao, dùng trong hệ thống dẫn hơi, khí đốt, dầu khí.
Phân Loại	- Grade A: Độ bền thấp, dùng cho áp suất thấp. - Grade B: Độ bền trung bình, phổ biến nhất. - Grade C: Độ bền cao, chịu áp suất lớn.
Thành Phần Hóa Học (%)	Grade A: C ≤ 0.25, Mn: 0.27 - 0.93, P ≤ 0.035, S ≤ 0.035, Si: 0.10 - 0.35. Grade B: C ≤ 0.30, Mn: 0.29 - 1.06, P ≤ 0.035, S ≤ 0.035, Si: 0.10 - 0.40. Grade C: C ≤ 0.35, Mn: 0.29 - 1.06, P ≤ 0.035, S ≤ 0.035, Si: 0.10 - 0.40.
Tính Chất Cơ Lý	Grade A: Độ bền kéo ≥ 331 MPa, độ bền chảy ≥ 207 MPa. Grade B: Độ bền kéo ≥ 414 MPa, độ bền chảy ≥ 241 MPa. Grade C: Độ bền kéo ≥ 483 MPa, độ bền chảy ≥ 276 MPa.
Kích Thước	Đường kính ngoài: 1/8 inch - 48 inch (3 mm - 1200 mm). Độ dày: Theo yêu cầu sử dụng. Chiều dài tiêu chuẩn: 12 mét (hoặc theo yêu cầu).
Kiểm Tra & Thử Nghiệm	- Thử nghiệm áp suất thủy lực. - Kiểm tra không phá hủy (siêu âm, dòng điện xoáy). - Kiểm tra kích thước và chất lượng bề mặt. - Thử nghiệm cơ lý: độ bền kéo, độ bền chảy, độ giãn dài.
Ứng Dụng	- Hệ thống đường ống công nghiệp: dẫn hơi, chất lỏng, khí đốt. - Nhà máy nhiệt điện, hóa chất. - Ngành dầu khí: dẫn dầu, khí.

Kết Luận: ASTM A106/A106M là tiêu chuẩn quan trọng cho ống thép đúc liền mạch chịu áp suất và nhiệt độ cao. Khi chọn sản phẩm, cần xem xét cấp thép, thành phần hóa học và tính chất cơ lý để đảm bảo phù hợp với ứng dụng.

✅ TIÊU CHUẨN ASTM A53 – TỔNG QUAN CHI TIẾT

Tiêu chuẩn ASTM A53 do Viện Tiêu chuẩn và Thử nghiệm Hoa Kỳ (ASTM) ban hành, quy định các yêu cầu kỹ thuật đối với ống thép đen và ống thép nhúng nóng. Tiêu chuẩn này đảm bảo ống thép có độ bền cao, khả năng chịu áp lực tốt, phù hợp với các hệ thống cấp nước, khí đốt, dầu khí và kết cấu xây dựng.

Dưới đây là các nội dung quan trọng của ASTM A53:

1. THÀNH PHẦN HÓA HỌC

Thành phần hóa học của ống thép theo ASTM A53 được kiểm soát chặt chẽ nhằm đảm bảo chất lượng và tính chất cơ lý.

Nguyên tố	Hàm lượng tối đa (%)
Carbon (C)	0.25 - 0.30
Manganese (Mn)	0.60 - 1.20
Phosphorus (P)	≤ 0.05
Sulfur (S)	≤ 0.045
Silicon (Si)	0.10 - 0.35

Ngoài ra, tiêu chuẩn ASTM A53 cũng quy định giới hạn một số nguyên tố khác như đồng (Cu), nickel (Ni), crom (Cr), molypden (Mo) và vanadi (V) để đảm bảo tính ổn định và khả năng chống ăn mòn của ống thép.

2. TÍNH CHẤT CƠ LÝ

Các tính chất cơ lý của ống thép ASTM A53 giúp đảm bảo khả năng chịu tải, độ bền và độ dẻo dai của sản phẩm.

Tính chất	Grade A	Grade B
Giới hạn chảy (Yield Strength)	≥ 205 MPa	≥ 240 MPa
Độ bền kéo (Tensile Strength)	≥ 330 MPa	≥ 415 MPa
Độ giãn dài (Elongation)	20 - 30%	20 - 30%
Độ cứng (Hardness - HRB)	60 - 90	60 - 90

3. KÍCH THƯỚC VÀ QUY CÁCH

Tiêu chuẩn ASTM A53 quy định kích thước ống thép theo kích thước danh định (Nominal Pipe Size - NPS) và chỉ số danh định (Schedule - SCH).

✅ Đường kính ngoài (OD): Từ 1/8 inch đến 26 inch (≈ 3.2 mm - 660 mm).
✅ Độ dày thành ống (SCH): SCH 10, SCH 20, SCH 40, SCH 80...
✅ Chiều dài tiêu chuẩn: 6 mét hoặc 12 mét (hoặc theo yêu cầu khách hàng).

4. ✅ PHÂN LOẠI ỐNG THÉP ASTM A53

Ống thép theo tiêu chuẩn ASTM A53 được phân thành 3 loại chính, dựa vào phương pháp sản xuất:

✅ Loại S (Seamless) – Ống thép đúc liền mạch, không có mối hàn, chịu áp lực cao.
✅ Loại E (Electric-Resistance Welded - ERW) – Ống thép hàn điện trở, có mối hàn dọc.
✅ Loại F (Furnace Butt-Welded) – Ống thép hàn liên tục, chủ yếu sử dụng cho hệ thống áp suất thấp.

Các cấp thép (Grade) trong từng loại ống:

Loại ống	Cấp thép	Carbon (%)	Mangan (%)	Giới hạn chảy (MPa)	Giới hạn kéo (MPa)
Seamless (S)	A	≤ 0.25	0.95	205	330
Seamless (S)	B	≤ 0.30	1.20	240	415
Electric-Welded (E)	A	≤ 0.25	0.95	205	330
Electric-Welded (E)	B	≤ 0.30	1.20	240	415
Furnace-Welded (F)	A	≤ 0.25	0.95	205	330

5. QUY TRÌNH SẢN XUẤT VÀ XỬ LÝ BỀ MẶT

✅ Ống thép đen: Không có lớp mạ, phù hợp với hệ thống ống dẫn khí, kết cấu xây dựng.
✅ Ống thép mạ kẽm nhúng nóng: Được phủ một lớp kẽm chống ăn mòn, thường dùng trong hệ thống cấp thoát nước, khí đốt và dầu khí.

6. KIỂM TRA CHẤT LƯỢNG

Tiêu chuẩn ASTM A53 yêu cầu các bài kiểm tra nghiêm ngặt trước khi xuất xưởng:

✅ Thử nghiệm áp suất thủy lực: Kiểm tra khả năng chịu áp lực của ống thép.
✅ Kiểm tra không phá hủy: Sử dụng phương pháp siêu âm, từ trường, dòng điện xoáy để phát hiện khuyết tật.
✅ Thử nghiệm cơ lý: Kiểm tra độ bền kéo, độ bền chảy, độ giãn dài.
✅ Kiểm tra kích thước: Đảm bảo sản phẩm tuân thủ đúng thông số kỹ thuật.

7. ỨNG DỤNG THỰC TẾ

Ống thép ASTM A53 được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau:

✅ Ngành dầu khí: Dẫn dầu, khí đốt và các sản phẩm hóa dầu.
✅ Hệ thống cấp nước: Ống dẫn nước sinh hoạt và nước công nghiệp.
✅ Kết cấu xây dựng: Sử dụng trong cột thép, khung nhà xưởng, cầu đường.
✅ Hệ thống ống dẫn kim loại: Bảo vệ dây dẫn điện, cáp viễn thông.
✅ Ống con lăn băng tải: Dùng trong hệ thống băng tải than, cát, quặng sắt.
✅ Hệ thống xử lý hóa chất: Chịu được môi trường hóa chất ăn mòn.
✅ Nhà máy điện: Dẫn nước làm mát, khí nén trong hệ thống nhà máy nhiệt điện.

KẾT LUẬN

✅ ASTM A53 là tiêu chuẩn quan trọng trong ngành thép, đảm bảo ống thép có độ bền cao, chống ăn mòn tốt, chịu áp lực lớn.
✅ Phù hợp với nhiều ứng dụng khác nhau, từ dẫn dầu khí, cấp nước, đến kết cấu xây dựng và công nghiệp chế tạo.
✅ Khi lựa chọn ống thép ASTM A53, cần xem xét kỹ loại ống, cấp thép, kích thước và yêu cầu kỹ thuật để đảm bảo phù hợp với mục đích sử dụng.

Bảng Tiêu Chuẩn ASTM A53 – Ống Thép Đen & Nhúng Nóng

Danh Mục	Nội Dung
Loại Ống	Ống thép đen và nhúng nóng, dùng trong xây dựng, cấp thoát nước, dầu khí, băng tải, kết cấu thép.
Phân Loại	- Loại E: Hàn điện trở, gồm Grade A & Grade B. - Loại F: Hàn liên tục, chỉ có Grade A. - Loại S: Ống đúc, gồm Grade A & Grade B.
Thành Phần Hóa Học (%)	Grade A: C ≤ 0.25, Mn ≤ 0.95, P ≤ 0.05, S ≤ 0.045, Cu/Ni/Cr ≤ 0.4, Mo ≤ 0.15, V ≤ 0.08. Grade B: C ≤ 0.30, Mn ≤ 1.20, P ≤ 0.05, S ≤ 0.045, Cu/Ni/Cr ≤ 0.4, Mo ≤ 0.15, V ≤ 0.08.
Tính Chất Cơ Lý	Grade A: Độ bền kéo ≥ 330 MPa, độ bền chảy ≥ 205 MPa. Grade B: Độ bền kéo ≥ 415 MPa, độ bền chảy ≥ 240 MPa.
Kích Thước	Dựa trên kích thước danh định (NPS) và độ dày theo schedule.
Tiêu Chuẩn Sản Xuất	Quy định về quy trình hàn, nhúng nóng, tráng kẽm để đảm bảo chất lượng đồng nhất.
Kiểm Tra & Thử Nghiệm	- Thử nghiệm cơ lý: độ bền kéo, độ bền chảy, độ giãn dài. - Kiểm tra không phá hủy (siêu âm, dòng điện xoáy). - Kiểm tra kích thước và chất lượng bề mặt.
Ứng Dụng	- Dẫn dầu khí, nước, hóa chất. - Kết cấu thép, cột biển báo, giá đỡ. - Ống dẫn kim loại, bảo vệ dây điện. - Con lăn băng tải, hệ thống cấp nước công nghiệp. - Nhà máy điện, hệ thống làm mát.

Kết Luận: ASTM A53 là tiêu chuẩn phổ biến cho ống thép đen và nhúng nóng, đảm bảo độ bền, tính linh hoạt trong nhiều ứng dụng công nghiệp và xây dựng.

✅ TIÊU CHUẨN API 5L – TỔNG QUAN CHI TIẾT

1️⃣ GIỚI THIỆU CHUNG

API 5L là tiêu chuẩn quốc tế do Viện Dầu khí Hoa Kỳ (American Petroleum Institute - API) ban hành, quy định các yêu cầu kỹ thuật đối với ống thép dùng trong hệ thống dẫn dầu và khí đốt. Tiêu chuẩn này đảm bảo chất lượng, độ bền và tính an toàn của ống thép trong môi trường vận hành khắc nghiệt.

2️⃣ PHÂN LOẠI ỐNG THÉP API 5L

✅ 2.1 Phân loại theo cấp độ sản xuất

✅ PSL1: Yêu cầu kỹ thuật cơ bản, áp dụng cho các ứng dụng phổ thông.
✅ PSL2: Có yêu cầu nghiêm ngặt hơn về thành phần hóa học, tính chất cơ lý và phương pháp thử nghiệm.

✅ 2.2 Phân loại theo cấp độ cường độ

✅ Grade A, B: Thép có cường độ trung bình, dùng cho hệ thống dẫn dầu khí áp suất thấp.
✅ Grade X-Series: Bao gồm X42, X46, X52, X56, X60, X65, X70, X80, có cường độ cao hơn, phù hợp với đường ống áp suất và nhiệt độ cao.

3️⃣ THÀNH PHẦN HÓA HỌC

Thành phần hóa học của ống thép API 5L phải tuân thủ các giới hạn sau:

Nguyên tố	Giới hạn tối đa (%)
Carbon (C)	0.28
Mangan (Mn)	1.20
Phosphorus (P)	0.030
Sulfur (S)	0.030
Silicon (Si)	0.45
Titanium (Ti)	0.04

4️⃣ TÍNH CHẤT CƠ LÝ

Các cấp độ API 5L có giới hạn về cường độ chảy và cường độ kéo như sau:

Cấp độ	Giới hạn chảy tối thiểu (MPa)	Cường độ kéo tối thiểu (MPa)
Grade A	205	330
Grade B	240	415
X42	290	415
X46	320	435
X52	360	460
X56	390	490
X60	415	520
X65	450	535
X70	485	565
X80	555	625

5️⃣ YÊU CẦU KỸ THUẬT

✅ 5.1 Kiểm tra và thử nghiệm

✅ Thử nghiệm cơ học: Thử kéo, thử uốn, thử va đập.
✅ Kiểm tra không phá hủy: Kiểm tra siêu âm, kiểm tra từ tính, kiểm tra bề mặt.
✅ Kiểm tra kích thước: Đường kính, chiều dày thành, độ tròn, độ dài.

✅ 5.2 Chứng nhận chất lượng

✅ Báo cáo thử nghiệm: Bao gồm kết quả thử nghiệm cơ lý và thành phần hóa học.
✅ Chứng nhận API 5L: Đảm bảo sản phẩm tuân thủ tiêu chuẩn quốc tế.
✅ Tuân thủ PSL1 & PSL2: Đảm bảo chất lượng theo từng cấp độ.

6️⃣ ỨNG DỤNG CỦA API 5L

✅ Dẫn dầu và khí đốt: Hệ thống đường ống vận chuyển dầu thô, khí tự nhiên.
✅ Xây dựng đường ống: Sử dụng trong các tuyến đường ống xuyên quốc gia.
✅ Công nghiệp hóa dầu: Vận chuyển nhiên liệu trong nhà máy lọc dầu.
✅ Khoan dầu khí: Dùng làm ống chống và ống khai thác trong giếng khoan.
✅ Công trình hạ tầng: Sử dụng trong xây dựng cầu, tòa nhà, kết cấu kỹ thuật.

7️⃣ CẬP NHẬT VÀ PHIÊN BẢN

Tiêu chuẩn API 5L được cập nhật định kỳ để đáp ứng tiến bộ công nghệ và yêu cầu thực tế trong ngành dầu khí. Khi lựa chọn sản phẩm, cần tham khảo phiên bản mới nhất để đảm bảo tuân thủ đầy đủ các quy định kỹ thuật.

API 5L là tiêu chuẩn quan trọng, quy định các yêu cầu kỹ thuật đối với ống thép dẫn dầu khí. Việc lựa chọn đúng cấp độ API 5L giúp đảm bảo độ bền, an toàn và hiệu suất vận hành của hệ thống đường ống trong công nghiệp dầu khí.

Bảng Tiêu Chuẩn API 5L – Ống Thép Dẫn Dầu & Khí

Danh Mục	Nội Dung
Loại Ống	Ống thép dùng trong hệ thống dẫn dầu khí, áp lực cao.
Phân Loại	- PSL1: Yêu cầu cơ bản về hiệu suất. - PSL2: Yêu cầu nghiêm ngặt hơn, kiểm tra bổ sung.
Cấp Độ API 5L	Grade A & B: Dùng cho áp lực trung bình. Grade X42 - X80: Dùng cho áp lực cao.
Thành Phần Hóa Học (%)	C ≤ 0.28, Mn ≤ 1.20, P ≤ 0.030, S ≤ 0.030, Si ≤ 0.45, Ti ≤ 0.04.
Tính Chất Cơ Lý	Grade A: Giới hạn chảy ≥ 205 MPa, giới hạn kéo ≥ 330 MPa. Grade B: Giới hạn chảy ≥ 240 MPa, giới hạn kéo ≥ 415 MPa. Grade X42 - X80: Cấp độ càng cao, giới hạn chảy và kéo càng lớn.
Kích Thước	Được xác định theo đường kính ngoài (OD) và độ dày thành (WT).
Kiểm Tra & Thử Nghiệm	- Thử nghiệm nghiền, uốn, dẻo, gập. - Kiểm tra không phá hủy, kích thước, hình học, bề mặt.
Ứng Dụng	- Hệ thống đường ống dầu khí. - Kết cấu nhà máy lọc dầu, giàn khoan. - Công trình năng lượng, hạ tầng dầu khí.

Kết Luận: API 5L là tiêu chuẩn quan trọng cho ống thép chịu áp lực, đảm bảo độ bền cao, phù hợp vận chuyển dầu khí trong điều kiện khắc nghiệt.

1. Giới thiệu về ống thép đúc và tầm quan trọng của tiêu chuẩn

1.1 Ống Thép Đúc Là Gì?

✔ Ống thép đúc là loại ống thép không có mối hàn, được sản xuất bằng phương pháp đúc nguyên khối hoặc kéo nguội từ phôi thép, đảm bảo độ bền và khả năng chịu áp lực cao.

✔ Cấu trúc liền mạch giúp ống thép đúc có khả năng chịu áp lực lớn, chống nứt vỡ và hạn chế nguy cơ rò rỉ so với ống thép hàn.

✔ Phân loại theo phương pháp sản xuất:
Ống thép đúc nóng: Được sản xuất bằng cách nung phôi thép đến nhiệt độ cao, sau đó đùn hoặc cán tạo thành ống.
Ống thép đúc nguội: Được tạo thành bằng phương pháp kéo nguội từ ống thép đã được cán nóng, giúp bề mặt mịn hơn, độ chính xác cao hơn.

✔ Ưu điểm vượt trội của ống thép đúc:
✅ Độ bền cơ học cao: Chịu lực tốt, không có điểm yếu do mối hàn.
✅ Chịu nhiệt độ và áp suất lớn: Phù hợp cho các hệ thống chịu tải nặng.
✅ Độ bền cao, chống ăn mòn tốt: Đặc biệt là các loại ống inox đúc như Inox 304, Inox 316.
✅ Ứng dụng đa dạng: Từ công nghiệp nặng, dầu khí, chế tạo máy đến xây dựng.

✔ So sánh ống thép đúc và ống thép hàn:

Tiêu chí	Ống thép đúc	Ống thép hàn
Cấu tạo	Liền mạch, không có mối hàn	Có đường hàn dọc hoặc xoắn
Độ bền	Cao hơn, chịu áp lực tốt hơn	Kém hơn, dễ bị rò rỉ ở đường hàn
Ứng dụng	Dầu khí, hóa chất, lò hơi, kết cấu chịu lực	Hệ thống cấp nước, công trình dân dụng

1.2 Tại Sao Cần Có Tiêu Chuẩn Cho Ống Thép Đúc?

✔ Tiêu chuẩn giúp kiểm soát chất lượng ống thép đúc, đảm bảo:
Độ bền cơ học: Kiểm soát khả năng chịu tải, chống biến dạng

Độ dày ống thép: Đảm bảo đồng đều, không bị sai lệch trong sản xuất

Thành phần hóa học: Đảm bảo tỷ lệ hợp kim đúng tiêu chuẩn, tăng cường khả năng chống ăn mòn.

Cơ tính và khả năng chịu lực: Được kiểm tra nghiêm ngặt theo các tiêu chuẩn quốc tế.

✔ Đáp ứng yêu cầu kỹ thuật của từng ngành công nghiệp quan trọng:
Dầu khí: Sử dụng trong hệ thống đường ống vận chuyển dầu, khí đốt áp suất cao.
Hóa chất: Dùng trong các nhà máy hóa chất, chịu được môi trường ăn mòn.
Nhiệt điện: Làm ống dẫn hơi nóng trong nồi hơi, lò hơi.
Thực phẩm - Y tế: Dùng các loại ống inox đúc để đảm bảo vệ sinh an toàn.
Kết cấu xây dựng: Làm khung chịu lực, cọc nhồi thép trong công trình lớn.

✔ Các tiêu chuẩn phổ biến cho ống thép đúc:
✅ ASTM (Mỹ): ASTM A106, ASTM A53, ASTM A335 (chịu nhiệt, chịu áp lực).
✅ JIS (Nhật Bản): JIS G3454, G3455 (ống áp lực trung bình & cao).
✅ EN (Châu Âu): EN 10216 (ống chịu áp lực không mối hàn).
✅ GB/T (Trung Quốc): GB/T 8163, GB/T 5310 (ống vận chuyển chất lỏng, ống lò hơi).

✔ Lợi ích khi sử dụng ống thép đúc đạt tiêu chuẩn:
✅ Độ an toàn cao: Giảm nguy cơ rò rỉ, nứt gãy.
✅ Tuổi thọ dài: Ít bị ăn mòn, chi phí bảo trì thấp.
✅ Phù hợp với mọi điều kiện làm việc: Từ nhiệt độ cao, áp lực lớn đến môi trường hóa chất khắc nghiệt.

2.PHÂN LOẠI TIÊU CHUẨN ỐNG THÉP ĐÚC TRÊN THẾ GIỚI

Ống thép đúc được sử dụng rộng rãi trong các ngành công nghiệp quan trọng như dầu khí, hóa chất, nhiệt điện, chế tạo máy, xây dựng… Do đó, nhiều tiêu chuẩn quốc tế đã được áp dụng để đảm bảo chất lượng, độ bền, khả năng chịu áp lực và môi trường sử dụng.

Dưới đây là các tiêu chuẩn phổ biến nhất cho ống thép đúc trên thế giới:

2.1 Các Tiêu Chuẩn Ống Thép Đúc Quốc Tế

Tiêu Chuẩn	Xuất Xứ	Ứng Dụng Chính
ASTM (Mỹ)	Hoa Kỳ	Ống chịu áp lực, chịu nhiệt, kết cấu công nghiệp
ASME (Mỹ)	Hoa Kỳ	Ống trong ngành nhiệt điện, lò hơi, thiết bị áp lực
JIS (Nhật Bản)	Nhật Bản	Ống kết cấu, ống chịu áp lực, ống chịu nhiệt
EN (Châu Âu)	Châu Âu	Ống áp lực cao, ống thép không gỉ
GB/T (Trung Quốc)	Trung Quốc	Ống kết cấu, ống áp lực, ống chịu nhiệt

2.2 Chi Tiết Về Từng Tiêu Chuẩn Ống Thép Đúc

2.2.1 Tiêu Chuẩn ASTM (Mỹ)

✔ ASTM (American Society for Testing and Materials) là tiêu chuẩn phổ biến nhất cho ống thép đúc chịu áp lực, chịu nhiệt, kết cấu công nghiệp.
✔ Một số tiêu chuẩn phổ biến của ASTM:
ASTM A106: Ống thép carbon đúc dùng cho nhiệt độ cao, áp lực cao.
ASTM A53: Ống thép đúc và ống thép hàn dùng cho vận chuyển chất lỏng, khí nén.
ASTM A335: Ống thép hợp kim, chuyên dùng cho ngành điện, nồi hơi, lò hơi.
ASTM A312: Ống thép không gỉ dùng trong thực phẩm, hóa chất, dầu khí.

2.2.2 Tiêu Chuẩn ASME (Mỹ)

✔ ASME (American Society of Mechanical Engineers) tập trung vào tiêu chuẩn ống thép sử dụng trong ngành nhiệt điện, lò hơi, thiết bị áp lực cao.
✔ Một số tiêu chuẩn ASME quan trọng:
ASME SA106: Tiêu chuẩn tương đương với ASTM A106, chuyên dùng cho hệ thống nhiệt độ cao.
ASME SA335: Tiêu chuẩn cho ống thép hợp kim chịu nhiệt trong lò hơi công nghiệp.

2.2.3 Tiêu Chuẩn JIS (Nhật Bản)

✔ JIS (Japanese Industrial Standards) là hệ thống tiêu chuẩn Nhật Bản cho ống kết cấu, ống chịu nhiệt, ống áp lực.
✔ Một số tiêu chuẩn JIS phổ biến:
JIS G3454: Ống thép đúc dùng cho áp lực trung bình.
JIS G3455: Ống thép đúc chịu áp lực cao, dùng trong công nghiệp.
JIS G3456: Ống thép đúc chịu nhiệt độ cao, thích hợp cho nồi hơi, lò hơi.

2.2.4 Tiêu Chuẩn EN (Châu Âu)

✔ EN (European Norms) là tiêu chuẩn châu Âu cho ống áp lực cao và ống thép không gỉ.
✔ Một số tiêu chuẩn EN quan trọng:
EN 10216-1: Ống thép đúc không hợp kim, dùng cho môi trường áp suất cao.
EN 10216-2: Ống thép hợp kim chịu nhiệt, chuyên dùng cho ngành điện, lò hơi.
EN 10216-5: Ống thép không gỉ dùng trong công nghiệp thực phẩm, hóa chất.

2.2.5 Tiêu Chuẩn GB/T (Trung Quốc)

✔ GB/T (Guobiao Standards) là hệ thống tiêu chuẩn của Trung Quốc, được sử dụng rộng rãi trong ngành kết cấu, áp lực, chịu nhiệt.
✔ Một số tiêu chuẩn GB/T quan trọng:
GB/T 8163: Ống thép đúc dùng cho hệ thống vận chuyển chất lỏng công nghiệp.
GB/T 5310: Ống thép đúc chịu nhiệt, dùng trong nồi hơi áp suất cao.
GB/T 9948: Ống thép đúc dùng trong ngành hóa dầu.

2.3 Lợi Ích Của Việc Chọn Ống Thép Đúc Đạt Tiêu Chuẩn Quốc Tế

✅ Độ bền và an toàn cao: Hạn chế nứt gãy, rò rỉ trong quá trình vận hành.
✅ Tăng tuổi thọ sản phẩm: Giảm chi phí bảo trì, bảo dưỡng hệ thống.
✅ Phù hợp với từng ứng dụng cụ thể: Chọn tiêu chuẩn phù hợp giúp tối ưu hóa hiệu suất và chi phí.
✅ Được công nhận trên toàn cầu: Dễ dàng xuất khẩu và sử dụng trong nhiều lĩnh vực khác nhau.

3.TIÊU CHUẨN ASTM (MỸ) CHO ỐNG THÉP ĐÚC

Tiêu chuẩn ASTM (American Society for Testing and Materials) là một trong những tiêu chuẩn quốc tế phổ biến nhất, đặc biệt trong ngành sản xuất ống thép đúc chịu nhiệt, áp lực, kết cấu và vận chuyển chất lỏng. Các tiêu chuẩn ASTM giúp kiểm soát chất lượng sản phẩm, đảm bảo tính cơ học, thành phần hóa học và hiệu suất vận hành.

Dưới đây là các tiêu chuẩn ASTM quan trọng dành cho ống thép đúc:

3.1 ASTM A106 – Ống Thép Đúc Chịu Nhiệt Độ Cao

✔ Ứng dụng: Sử dụng trong hệ thống hơi nước, dầu khí, lò hơi, đường ống công nghiệp áp suất cao.
✔ Loại thép: Thép carbon, không hợp kim.
✔ Thành phần hóa học:
C ≤ 0.35%
Mn ≤ 1.20%
P ≤ 0.035%
S ≤ 0.035%
✔ Tính cơ học:
Độ bền kéo: ≥ 415 MPa
Độ giãn dài: ≥ 30%
✔ Ưu điểm:
✅ Chịu nhiệt độ cao, áp suất lớn.
✅ Ít bị ăn mòn trong môi trường nhiệt độ cao.

3.2 ASTM A53 – Ống Thép Đúc Dùng Trong Kết Cấu & Dẫn Chất Lỏng

✔ Ứng dụng: Dẫn nước, khí nén, dầu, hơi, kết cấu công trình xây dựng, cầu đường.
✔ Có 2 loại chính:
Loại A: Độ bền kéo ≥ 330 MPa.
Loại B: Độ bền kéo ≥ 415 MPa.
✔ Ưu điểm:
✅ Được sử dụng rộng rãi trong xây dựng và công nghiệp.
✅ Khả năng chống rò rỉ cao, phù hợp với hệ thống dẫn chất lỏng.

3.3 ASTM A333 – Ống Thép Đúc Chịu Nhiệt Độ Thấp

✔ Ứng dụng: Dùng trong môi trường có nhiệt độ thấp, xuống đến -45°C, thích hợp cho ngành công nghiệp khí hóa lỏng, hệ thống đường ống khí tự nhiên.
✔ Tính cơ học:
Độ bền kéo: ≥ 415 MPa
Độ giãn dài: ≥ 35%
✔ Ưu điểm:
✅ Chịu nhiệt độ cực thấp mà không bị giòn gãy.
✅ Độ bền cao, ổn định trong điều kiện môi trường lạnh.

3.4 ASTM A335 – Ống Thép Hợp Kim Chịu Nhiệt Cao

✔ Ứng dụng: Dùng trong nồi hơi, lò hơi, ngành điện, hóa chất chịu nhiệt cao.
✔ Thành phần:
Chứa các nguyên tố hợp kim như Cr (Crom) và Mo (Molypden) giúp tăng cường khả năng chịu nhiệt và chống oxy hóa.
✔ Các cấp phổ biến:
P1, P2, P5, P9, P11, P22, P91 (số càng lớn, khả năng chịu nhiệt càng cao).
✔ Ưu điểm:
✅ Khả năng chịu nhiệt cao, lên đến 600°C.
✅ Thích hợp cho môi trường áp suất lớn và nhiệt độ khắc nghiệt.

3.5 ASTM A312 – Ống Thép Đúc Không Gỉ (Inox)

✔ Ứng dụng: Ngành thực phẩm, hóa chất, y tế, công nghiệp sạch.
✔ Loại thép: Inox (thép không gỉ).
✔ Chủ yếu là inox 304, inox 316:
Inox 304: Chống ăn mòn tốt, giá thành hợp lý.
Inox 316: Khả năng chịu hóa chất cao hơn nhờ chứa Mo (Molypden), thích hợp cho ngành y tế, thực phẩm, dầu khí.
✔ Ưu điểm:
✅ Chống ăn mòn tốt, đặc biệt trong môi trường axit, kiềm.
✅ Độ bền cao, ít bị oxy hóa, phù hợp cho ngành y tế và thực phẩm.

Bảng Thành Phần Hóa Học & Cơ Tính Của Các Tiêu Chuẩn Ống Thép Đúc

Tiêu Chuẩn	Thành Phần Hóa Học (%)	Tính Cơ Học
ASTM A106 (Ống thép đúc chịu nhiệt độ cao)	C ≤ 0.35%, Mn ≤ 1.20%, P ≤ 0.035%, S ≤ 0.035%	Độ bền kéo ≥ 415 MPa, Độ giãn dài ≥ 30%
ASTM A53 Gr B (Ống thép đúc dùng trong kết cấu & dẫn chất lỏng)	C ≤ 0.30%, Mn ≤ 1.20%, P ≤ 0.05%, S ≤ 0.045%, Cu ≤ 0.40%, Ni ≤ 0.40%, Cr ≤ 0.40%, Mo ≤ 0.15%, V ≤ 0.08%	Độ bền kéo ≥ 415 MPa, Độ giãn dài ≥ 30%
ASTM A333 Gr B (Ống thép đúc chịu nhiệt độ thấp)	C ≤ 0.30%, Mn 0.29 - 1.06%, P ≤ 0.025%, S ≤ 0.025%, Si ≤ 0.10%, Ni ≤ 0.40%, Cr ≤ 0.30%, Mo ≤ 0.12%, Cu ≤ 0.40%, V ≤ 0.08%	Độ bền kéo ≥ 415 MPa, Độ giãn dài ≥ 35%
ASTM A335 (Ống thép hợp kim chịu nhiệt cao)	Chứa Cr (Crom) và Mo (Molypden) (tùy cấp thép: P1, P2, P5, P9, P11, P22, P91)	Khả năng chịu nhiệt cao, lên đến 600°C
ASTM A312 (Ống thép đúc không gỉ - Inox 304, 316)	Inox 304: C ≤ 0.08%, Cr 18-20%, Ni 8-10.5% Inox 316: C ≤ 0.08%, Cr 16-18%, Ni 10-14%, Mo 2-3%	Chống ăn mòn cao, độ bền lớn, phù hợp môi trường hóa chất & thực phẩm

Ghi chú:

ASTM A53 Gr B chứa các nguyên tố hợp kim nhỏ như Cr, Ni, Mo, Cu, V giúp cải thiện tính cơ học.
ASTM A333 Gr B có Si, Ni, Cr, Mo giúp tăng độ bền ở nhiệt độ thấp.
ASTM A335 có nhiều cấp khác nhau, hàm lượng Cr và Mo quyết định khả năng chịu nhiệt.
ASTM A312 (inox) phổ biến nhất là 304 và 316, trong đó 316 có thêm Mo (Molypden) giúp chống ăn mòn hóa chất tốt hơn.

4.TIÊU CHUẨN JIS (NHẬT BẢN) CHO ỐNG THÉP ĐÚC

Tiêu chuẩn JIS (Japanese Industrial Standards) là bộ tiêu chuẩn công nghiệp của Nhật Bản, quy định chất lượng và thông số kỹ thuật cho nhiều loại vật liệu, bao gồm ống thép đúc. Các tiêu chuẩn này giúp đảm bảo chất lượng, an toàn và tính đồng nhất của sản phẩm, đặc biệt trong các ngành công nghiệp cơ khí, dầu khí, xây dựng và nhiệt điện.

Dưới đây là các tiêu chuẩn JIS quan trọng cho ống thép đúc:

4.1 JIS G3454 – Ống Thép Đúc Áp Lực Trung Bình

✔ Ứng dụng: Hệ thống đường ống áp lực trung bình, dẫn hơi nước, dầu, khí, nước trong công nghiệp và dân dụng.
✔ Tính cơ học:
Độ bền kéo: ≥ 400 MPa
Độ giãn dài: ≥ 21%
✔ Thành phần hóa học:
C ≤ 0.25%
Mn ≤ 0.90%
P ≤ 0.035%
S ≤ 0.035%
✔ Ưu điểm:
✅ Khả năng chịu áp lực trung bình tốt, thích hợp cho hệ thống cấp thoát nước, hơi nước và dầu khí.
✅ Chống ăn mòn tốt, phù hợp với các công trình công nghiệp và dân dụng.

4.2 JIS G3455 – Ống Thép Đúc Áp Lực Cao

✔ Ứng dụng: Hệ thống đường ống áp lực cao, nhà máy điện, nồi hơi, lò phản ứng hóa chất.
✔ Tính cơ học:
Độ bền kéo: ≥ 490 MPa
Độ giãn dài: ≥ 20%
✔ Thành phần hóa học:
C ≤ 0.30%
Mn ≤ 1.00%
P ≤ 0.035%
S ≤ 0.035%
✔ Ưu điểm:
✅ Chịu áp lực cao, phù hợp với hệ thống nhiệt điện, dầu khí và công nghiệp hóa chất.
✅ Độ bền cơ học cao, giảm nguy cơ rò rỉ và nứt vỡ.

4.3 JIS G3456 – Ống Thép Đúc Chịu Nhiệt Độ Cao

✔ Ứng dụng: Dùng trong nồi hơi, lò hơi, hệ thống dẫn nhiệt, ngành điện lực, dầu khí.
✔ Tính cơ học:
Độ bền kéo: ≥ 400 MPa
Độ giãn dài: ≥ 22%
✔ Thành phần hóa học:
C ≤ 0.30%
Mn ≤ 1.20%
P ≤ 0.035%
S ≤ 0.035%
✔ Ưu điểm:
✅ Khả năng chịu nhiệt độ cao, chống oxy hóa tốt.
✅ Được sử dụng rộng rãi trong các nhà máy nhiệt điện, hệ thống lò hơi công nghiệp

Bảng Tiêu Chuẩn JIS (Nhật Bản) Cho Ống Thép Đúc

Tiêu Chuẩn	Ứng Dụng	Tính Cơ Học	Thành Phần Hóa Học	Ưu Điểm
JIS G3454	Hệ thống đường ống áp lực trung bình, dẫn hơi nước, dầu, khí, nước	Độ bền kéo ≥ 400 MPa, Giãn dài ≥ 21%	C ≤ 0.25%, Mn ≤ 0.90%, P ≤ 0.035%, S ≤ 0.035%	✅ Chịu áp lực trung bình, chống ăn mòn tốt
JIS G3455	Đường ống áp lực cao, nồi hơi, nhà máy điện, hóa chất	Độ bền kéo ≥ 490 MPa, Giãn dài ≥ 20%	C ≤ 0.30%, Mn ≤ 1.00%, P ≤ 0.035%, S ≤ 0.035%	✅ Chịu áp lực cao, bền cơ học, ít rò rỉ
JIS G3456	Hệ thống chịu nhiệt: lò hơi, dầu khí, điện lực	Độ bền kéo ≥ 400 MPa, Giãn dài ≥ 22%	C ≤ 0.30%, Mn ≤ 1.20%, P ≤ 0.035%, S ≤ 0.035%	✅ Chịu nhiệt cao, chống oxy hóa tốt

5.TIÊU CHUẨN EN (CHÂU ÂU) CHO ỐNG THÉP ĐÚC

Tiêu chuẩn EN (European Norm) là bộ tiêu chuẩn của Châu Âu, áp dụng cho nhiều ngành công nghiệp, bao gồm sản xuất và kiểm định ống thép đúc. Các tiêu chuẩn này giúp đảm bảo chất lượng, độ an toàn, tính bền vững và khả năng chịu lực của ống thép, đặc biệt trong các ngành kết cấu xây dựng, dầu khí, hóa chất, nhiệt điện.

Dưới đây là hai tiêu chuẩn quan trọng trong hệ thống EN dành cho ống thép đúc:

5.1 EN 10210 – Ống Thép Đúc Dùng Trong Kết Cấu

✔ Ứng dụng:
Dùng trong kết cấu xây dựng, cầu đường, khung thép, giàn giáo, công trình dân dụng & công nghiệp.
Chịu tải trọng lớn, thích hợp cho các công trình đòi hỏi độ bền cao và tính ổn định lâu dài.

✔ Tính cơ học:
Độ bền kéo: ≥ 355 - 650 MPa (tùy cấp thép: S235, S275, S355, S420, S460)
Độ giãn dài: ≥ 20%
Độ cứng: Phụ thuộc vào cấp thép, thường dao động ≤ 180 HB

✔ Thành phần hóa học:
C ≤ 0.22%
Mn ≤ 1.60%
Si ≤ 0.55%
P ≤ 0.035%
S ≤ 0.030%

✔ Ưu điểm:
✅ Chịu lực tốt, phù hợp với các công trình có yêu cầu độ bền cao, tải trọng lớn.
✅ Không có mối hàn, giảm nguy cơ rò rỉ, tăng độ an toàn.
✅ Chống ăn mòn, oxy hóa tốt, đảm bảo tuổi thọ dài lâu.

5.2 EN 10216 – Ống Thép Đúc Chịu Áp Lực Cao, Không Có Mối Hàn

✔ Ứng dụng:
Dùng trong hệ thống nồi hơi, lò hơi, thiết bị trao đổi nhiệt, công nghiệp hóa chất, dầu khí.
Phù hợp với các hệ thống chịu áp suất cao, môi trường khắc nghiệt.

✔ Tính cơ học:
Độ bền kéo: ≥ 450 - 620 MPa (tùy cấp thép: P195, P235, P265, P275, P355)
Độ giãn dài: ≥ 22%
Độ cứng: Tùy theo cấp thép, trung bình ≤ 200 HB

✔ Thành phần hóa học:
C ≤ 0.22%
Mn ≤ 1.60%
Si ≤ 0.50%
P ≤ 0.025%
S ≤ 0.020%

✔ Ưu điểm:
✅ Chịu áp lực cao, chống rò rỉ do không có mối hàn.
✅ Khả năng chịu nhiệt tốt, phù hợp với nồi hơi, lò hơi, hệ thống dẫn dầu, khí đốt.
✅ An toàn, bền bỉ, đảm bảo hiệu suất vận hành lâu dài trong điều kiện khắc nghiệt.

Bảng Tiêu Chuẩn EN (Châu Âu) Cho Ống Thép Đúc

Tiêu Chuẩn	Ứng Dụng	Tính Cơ Học	Thành Phần Hóa Học	Ưu Điểm
EN 10210	Kết cấu xây dựng, cầu đường, giàn giáo, công trình công nghiệp	Độ bền kéo: 355 - 650 MPa (tùy cấp thép), Giãn dài ≥ 20%	C ≤ 0.22%, Mn ≤ 1.60%, Si ≤ 0.55%, P ≤ 0.035%, S ≤ 0.030%	✅ Chịu lực tốt, chống ăn mòn, không có mối hàn
EN 10216	Hệ thống nồi hơi, lò hơi, trao đổi nhiệt, công nghiệp dầu khí	Độ bền kéo: 450 - 620 MPa (tùy cấp thép), Giãn dài ≥ 22%	C ≤ 0.22%, Mn ≤ 1.60%, Si ≤ 0.50%, P ≤ 0.025%, S ≤ 0.020%	✅ Chịu áp lực cao, bền bỉ, vận hành ổn định

6.TIÊU CHUẨN GB/T (TRUNG QUỐC) CHO ỐNG THÉP ĐÚC

Tiêu chuẩn GB/T (Guobiao Standards) là hệ thống tiêu chuẩn quốc gia của Trung Quốc, quy định về chất lượng, đặc tính kỹ thuật và phương pháp kiểm tra đối với ống thép đúc. Các tiêu chuẩn này đảm bảo sự an toàn, độ bền và hiệu suất làm việc của ống thép trong nhiều lĩnh vực như dẫn chất lỏng, chịu nhiệt, chịu áp lực cao trong ngành hóa chất, dầu khí, và nhiệt điện.

Dưới đây là các tiêu chuẩn GB/T quan trọng cho ống thép đúc:

6.1 GB/T 8163 – Ống Thép Đúc Vận Chuyển Chất Lỏng

✔ Ứng dụng:
Dùng để dẫn nước, dầu, khí tự nhiên, chất lỏng công nghiệp.
Sử dụng trong công trình cấp thoát nước, hệ thống dẫn dầu khí, hệ thống công nghiệp.

✔ Tính cơ học:
Độ bền kéo: ≥ 410 - 580 MPa (tùy cấp thép: 10#, 20#, Q295, Q345, Q390)
Độ giãn dài: ≥ 20%

✔ Thành phần hóa học:
C ≤ 0.22%
Mn ≤ 1.40%
Si ≤ 0.35%
P ≤ 0.030%
S ≤ 0.030%

✔ Ưu điểm:
✅ Khả năng chống ăn mòn tốt, phù hợp với hệ thống đường ống vận chuyển chất lỏng.
✅ Độ bền cao, giúp tăng tuổi thọ công trình.
✅ An toàn, chống rò rỉ tốt, đảm bảo hiệu suất vận hành ổn định.

6.2 GB/T 5310 – Ống Thép Đúc Chịu Nhiệt Cao Trong Nồi Hơi

✔ Ứng dụng:
Dùng trong lò hơi, nồi hơi công nghiệp, hệ thống nhiệt điện, hệ thống dẫn hơi quá nhiệt.
Sử dụng trong ngành năng lượng, nhà máy điện, luyện kim, công nghiệp hóa chất.

✔ Tính cơ học:
Độ bền kéo: ≥ 450 - 640 MPa (tùy cấp thép: 20G, 15CrMoG, 12Cr1MoVG)
Độ giãn dài: ≥ 22%

✔ Thành phần hóa học:
C ≤ 0.25%
Mn ≤ 1.50%
Si ≤ 0.50%
P ≤ 0.030%
S ≤ 0.030%

✔ Ưu điểm:
✅ Chịu nhiệt độ cao, phù hợp với hệ thống nồi hơi, lò hơi.
✅ Không có mối hàn, giúp giảm nguy cơ nứt vỡ do nhiệt độ cao.
✅ Độ bền cao, chống oxy hóa, đảm bảo an toàn trong môi trường khắc nghiệt.

6.3 GB/T 6479 – Ống Thép Đúc Chịu Áp Lực Cao Trong Ngành Hóa Chất

✔ Ứng dụng:
Dùng trong ngành hóa chất, dầu khí, sản xuất phân bón, dẫn khí công nghiệp.
Phù hợp với hệ thống vận chuyển khí nén, chất lỏng có áp suất cao.

✔ Tính cơ học:
Độ bền kéo: ≥ 470 - 640 MPa (tùy cấp thép: 10#, 20#, 16Mn, 12CrMo, 15CrMo)
Độ giãn dài: ≥ 20%

✔ Thành phần hóa học:
C ≤ 0.25%
Mn ≤ 1.60%
Si ≤ 0.50%
P ≤ 0.030%
S ≤ 0.030%

✔ Ưu điểm:
✅ Chịu áp suất cao, phù hợp với môi trường hóa chất, khí nén.
✅ Tính ổn định cao, chống ăn mòn hóa học, kéo dài tuổi thọ hệ thống đường ống.
✅ Độ bền cơ học cao, giảm nguy cơ nứt gãy, rò rỉ dưới áp suất lớn.

Bảng Tiêu Chuẩn GB/T (Trung Quốc) Cho Ống Thép Đúc

Tiêu Chuẩn	Ứng Dụng	Tính Cơ Học	Thành Phần Hóa Học	Ưu Điểm
GB/T 8163	Dẫn nước, dầu, khí tự nhiên, chất lỏng công nghiệp	Độ bền kéo: 410 - 580 MPa, Giãn dài ≥ 20%	C ≤ 0.22%, Mn ≤ 1.40%, Si ≤ 0.35%, P ≤ 0.030%, S ≤ 0.030%	✅ Chống ăn mòn tốt, an toàn, chống rò rỉ
GB/T 5310	Nồi hơi, lò hơi công nghiệp, nhiệt điện, dẫn hơi quá nhiệt	Độ bền kéo: 450 - 640 MPa, Giãn dài ≥ 22%	C ≤ 0.25%, Mn ≤ 1.50%, Si ≤ 0.50%, P ≤ 0.030%, S ≤ 0.030%	✅ Chịu nhiệt cao, không mối hàn, bền bỉ trong môi trường khắc nghiệt
GB/T 6479	Ngành hóa chất, dầu khí, sản xuất phân bón, dẫn khí công nghiệp	Độ bền kéo: 470 - 640 MPa, Giãn dài ≥ 20%	C ≤ 0.25%, Mn ≤ 1.60%, Si ≤ 0.50%, P ≤ 0.030%, S ≤ 0.030%	✅ Chịu áp suất cao, chống ăn mòn hóa học, ổn định lâu dài

7.CÁC THÔNG SỐ KỸ THUẬT QUAN TRỌNG CỦA ỐNG THÉP ĐÚC

Khi lựa chọn ống thép đúc, cần quan tâm đến các thông số kỹ thuật quan trọng để đảm bảo độ bền, khả năng chịu lực và phù hợp với mục đích sử dụng. Dưới đây là những tiêu chí quan trọng nhất giúp đánh giá chất lượng của ống thép đúc.

7.1 Thành Phần Hóa Học

Thành phần hóa học là yếu tố quyết định tính chất cơ học, độ bền, khả năng chịu nhiệt và chống ăn mòn của ống thép.

Thép Carbon (Carbon Steel)

✔ C (Carbon): Ảnh hưởng trực tiếp đến độ cứng và độ bền của thép.
✔ Mn (Mangan): Cải thiện độ dẻo dai và khả năng chịu kéo.
✔ P (Photpho) & S (Lưu huỳnh): Hàm lượng thấp giúp tránh hiện tượng giòn, nứt vỡ.
✔ Si (Silicon): Giúp tăng độ bền và khả năng chịu nhiệt của thép.

Ứng dụng: Thép carbon thường được sử dụng trong đường ống dẫn dầu, khí, nước, kết cấu xây dựng nhờ giá thành hợp lý và độ bền cơ học cao.

Thép Hợp Kim (Alloy Steel)

Thép hợp kim chứa các nguyên tố hợp kim giúp nâng cao tính chất cơ học và khả năng chịu môi trường khắc nghiệt.

✔ Cr (Chromium): Giúp chống ăn mòn, chịu nhiệt tốt hơn, thường có trong thép không gỉ.
✔ Mo (Molypden): Tăng khả năng chịu nhiệt cao, chống giòn ở nhiệt độ thấp.
✔ Ni (Niken): Cải thiện độ dẻo dai, chống oxy hóa, thích hợp cho môi trường hóa chất.
✔ Ti (Titanium): Giúp cải thiện độ bền, chống oxy hóa trong môi trường nhiệt độ cao.
✔ V (Vanadi): Tăng độ cứng, chống mài mòn cho ống thép.
✔ Nb (Niobi): Ổn định cấu trúc thép, tăng độ bền và chống ăn mòn tốt hơn.

Ứng dụng: Thép hợp kim được sử dụng rộng rãi trong công nghiệp hóa chất, nhiệt điện, dầu khí và kết cấu chịu nhiệt.

✅ Tầm Quan Trọng Của Thành Phần Hóa Học

✔ Thành phần hóa học ảnh hưởng đến độ bền, khả năng chịu áp lực, nhiệt độ và tính chống ăn mòn.
✔ Mỗi tiêu chuẩn thép có tỷ lệ thành phần khác nhau để phù hợp với từng ứng dụng công nghiệp.
✔ Lựa chọn đúng loại thép đúc giúp tăng tuổi thọ, giảm chi phí bảo trì và đảm bảo an toàn vận hành.

7.2 Tính Chất Cơ Lý

Các tính chất cơ lý giúp đánh giá khả năng chịu tải, độ bền và tuổi thọ của ống thép đúc.

✔ Độ bền kéo (Ultimate Tensile Strength - UTS):
Đơn vị: MPa (Megapascal)
Giá trị phổ biến: ≥ 350 - 650 MPa
Ý nghĩa: Xác định lực tối đa mà ống thép có thể chịu trước khi bị kéo đứt.

✔ Giới hạn chảy (Yield Strength - YS):
Đơn vị: MPa
Giá trị phổ biến: ≥ 200 - 460 MPa
Ý nghĩa: Độ bền tối thiểu trước khi thép bị biến dạng vĩnh viễn.

✔ Độ giãn dài (Elongation):
Đơn vị: %
Giá trị phổ biến: ≥ 20 - 35%
Ý nghĩa: Độ dẻo dai, khả năng chịu biến dạng của thép mà không bị gãy.

Tùy vào mục đích sử dụng (chịu lực, chịu nhiệt, chịu ăn mòn), ống thép đúc có thể được sản xuất với các thông số cơ lý khác nhau.

7.3 Kích Thước Tiêu Chuẩn

Kích thước ảnh hưởng đến khả năng lắp đặt, ứng dụng và tải trọng của ống thép đúc.

✔ Đường kính ngoài (Outer Diameter - OD):
Kích thước phổ biến: Φ10 - Φ1200 mm
Ứng dụng:

OD nhỏ (Φ10 - Φ100 mm): Dùng cho hệ thống đường ống dẫn khí, nước, dầu.
OD trung bình (Φ100 - Φ500 mm): Dùng trong kết cấu thép, xây dựng.
OD lớn (Φ500 - Φ1200 mm): Dùng trong công trình công nghiệp, dầu khí, cầu đường.

✔ Độ dày (Wall Thickness - WT):
Dao động: 1.5 - 50 mm
Ống dày hơn sẽ chịu áp suất và tải trọng lớn hơn.

✔ Chiều dài (Length - L):
Tiêu chuẩn: 6m, 12m
Theo yêu cầu: Cắt theo kích thước riêng theo dự án.

Việc chọn đúng kích thước giúp tối ưu chi phí, đảm bảo tính an toàn và hiệu suất làm việc của đường ống.

Bảng Thông Số Kỹ Thuật Quan Trọng Của Ống Thép Đúc

Thông Số	Nội Dung	Ứng Dụng & Ý Nghĩa
Thành Phần Hóa Học	Thép Carbon: C, Mn, P, S, Si	Giá thành hợp lý, độ bền cơ học cao, dùng trong dầu khí, nước, xây dựng.
	Thép Hợp Kim: Cr, Mo, Ni, Ti, V, Nb	Chịu nhiệt, chống ăn mòn tốt, dùng trong hóa chất, nhiệt điện, dầu khí.
Tính Chất Cơ Lý	Độ bền kéo (UTS): ≥ 350 - 650 MPa	Xác định lực tối đa trước khi bị kéo đứt.
	Giới hạn chảy (YS): ≥ 200 - 460 MPa	Xác định tải trọng trước khi thép bị biến dạng vĩnh viễn.
	Độ giãn dài: ≥ 20 - 35%	Đánh giá độ dẻo dai và khả năng chịu biến dạng.
Kích Thước Tiêu Chuẩn	Đường kính ngoài (OD): Φ10 - Φ1200 mm	OD nhỏ (Φ10 - Φ100 mm): Dẫn khí, nước, dầu. OD trung bình (Φ100 - Φ500 mm): Kết cấu thép, xây dựng. OD lớn (Φ500 - Φ1200 mm): Công nghiệp, dầu khí.
	Độ dày (WT): 1.5 - 50 mm	Ống dày hơn chịu áp lực cao hơn.
	Chiều dài (L): 6m, 12m hoặc theo yêu cầu	Tùy vào công trình và nhu cầu sử dụng.

8.ỨNG DỤNG THỰC TẾ CỦA ỐNG THÉP ĐÚC THEO TỪNG TIÊU CHUẨN

Ống thép đúc được sử dụng rộng rãi trong nhiều ngành công nghiệp quan trọng nhờ độ bền cao, khả năng chịu áp lực lớn và chống ăn mòn tốt. Dưới đây là các ứng dụng thực tế của từng loại ống thép đúc theo tiêu chuẩn phổ biến.

8.1 Ống Thép Đúc Chịu Nhiệt – ASTM A106, ASTM A335

Ứng dụng: Hệ thống lò hơi, nồi hơi, nhà máy nhiệt điện, ngành công nghiệp dầu khí.

✔ ASTM A106: Dùng trong đường ống dẫn hơi nước, dầu nóng, khí nén với nhiệt độ cao.
✔ ASTM A335: Dòng thép hợp kim chịu nhiệt cao, chứa Cr (Chromium), Mo (Molypden) giúp tăng độ bền và khả năng chịu nhiệt trong lò hơi, nồi hơi công nghiệp.

Các ngành sử dụng:
✔ Nhà máy nhiệt điện, hóa chất: Ống chịu được nhiệt độ cao, áp lực lớn.
✔ Nhà máy luyện kim, sản xuất thép: Dùng trong hệ thống dẫn khí, dẫn dầu.
✔ Ngành công nghiệp dầu khí: Vận chuyển dầu, khí trong điều kiện nhiệt độ cao.

8.2 Ống Thép Đúc Chịu Áp Lực – ASTM A53, ASTM A333

Ứng dụng: Dẫn dầu khí, hóa chất, hệ thống cấp thoát nước công nghiệp.

✔ ASTM A53: Được sử dụng rộng rãi trong hệ thống cấp thoát nước, dẫn khí, dẫn dầu, ứng dụng trong ngành công nghiệp dầu khí và hóa chất.
✔ ASTM A333: Chuyên dùng trong môi trường áp suất cao và nhiệt độ thấp, đặc biệt thích hợp trong các hệ thống truyền tải khí tự nhiên.

Các ngành sử dụng:
✔ Ngành dầu khí: Dẫn dầu thô, khí đốt.
✔ Công nghiệp hóa chất: Hệ thống đường ống chứa hóa chất.
✔ Xây dựng, công trình dân dụng: Hệ thống cấp thoát nước áp lực cao.

8.3 Ống Thép Đúc Không Gỉ (Inox) – ASTM A312

Ứng dụng: Công nghiệp thực phẩm, dược phẩm, y tế, hóa chất.

✔ ASTM A312: Dòng ống inox chuyên dụng, phổ biến nhất là inox 304 và inox 316.
✔ Khả năng chống ăn mòn cao, không gây ô nhiễm cho thực phẩm, thích hợp với môi trường y tế và thực phẩm.

Các ngành sử dụng:
✔ Ngành thực phẩm, đồ uống: Hệ thống đường ống dẫn nước tinh khiết, sữa, rượu, bia.
✔ Ngành dược phẩm, y tế: Ống thép không gỉ, đảm bảo vệ sinh và an toàn tuyệt đối.
✔ Ngành hóa chất: Dẫn các chất có tính ăn mòn mạnh.

Tóm Lại – Lựa Chọn Ống Thép Đúc Theo Ứng Dụng

Tiêu Chuẩn	Ứng Dụng Chính
ASTM A106, A335	Chịu nhiệt cao – Lò hơi, nồi hơi, nhiệt điện, dầu khí
ASTM A53, A333	Chịu áp lực cao – Dầu khí, hóa chất, hệ thống cấp thoát nước
ASTM A312 (Inox)	Chống ăn mòn – Thực phẩm, y tế, hóa chất

Lưu ý khi lựa chọn:
✔ Xác định môi trường sử dụng (nhiệt độ, áp suất, tính ăn mòn).
✔ Chọn tiêu chuẩn phù hợp để đảm bảo tuổi thọ và hiệu suất của ống thép.
✔ Đảm bảo nguồn gốc xuất xứ, chứng chỉ kiểm định theo tiêu chuẩn quốc tế.

Bảng Ứng Dụng Thực Tế Của Ống Thép Đúc Theo Tiêu Chuẩn

Tiêu Chuẩn	Ứng Dụng Chính	Ngành Sử Dụng
ASTM A106, ASTM A335	Chịu nhiệt cao – Lò hơi, nồi hơi, nhiệt điện, dầu khí	Nhà máy nhiệt điện, hóa chất, luyện kim, dầu khí
ASTM A53, ASTM A333	Chịu áp lực cao – Dầu khí, hóa chất, hệ thống cấp thoát nước	Ngành dầu khí, hóa chất, xây dựng công trình dân dụng
ASTM A312 (Inox)	Chống ăn mòn – Thực phẩm, y tế, hóa chất	Công nghiệp thực phẩm, dược phẩm, y tế, hóa chất

✅ Lưu Ý Khi Lựa Chọn Ống Thép Đúc
✔ Xác định môi trường sử dụng (nhiệt độ, áp suất, tính ăn mòn).
✔ Chọn tiêu chuẩn phù hợp để đảm bảo tuổi thọ và hiệu suất.
✔ Đảm bảo nguồn gốc xuất xứ, chứng chỉ kiểm định theo tiêu chuẩn quốc tế.

9.CÁCH LỰA CHỌN ỐNG THÉP ĐÚC ĐẠT TIÊU CHUẨN

Việc lựa chọn ống thép đúc chất lượng cao là yếu tố quan trọng để đảm bảo hiệu suất, độ bền và an toàn trong quá trình sử dụng. Dưới đây là những tiêu chí bắt buộc phải kiểm tra khi mua ống thép đúc đạt chuẩn quốc tế như ASTM, JIS, EN, GB/T.

9.1 Kiểm Tra Chứng Chỉ Chất Lượng

Chứng nhận đảm bảo nguồn gốc và chất lượng của ống thép đúc.

✔ CO (Certificate of Origin) – Chứng nhận xuất xứ hàng hóa.
✔ CQ (Certificate of Quality) – Chứng nhận chất lượng theo tiêu chuẩn quốc tế.
✔ Mill Test Certificate (MTC) – Chứng nhận thử nghiệm nhà máy, gồm thông tin về:
✔ Thành phần hóa học.
✔ Tính chất cơ lý (độ bền kéo, giới hạn chảy, độ giãn dài).
✔ Kiểm tra siêu âm, kiểm tra áp lực, độ dày.

Lưu ý: ✔ Cần yêu cầu bản chứng nhận gốc có dấu đỏ từ nhà sản xuất hoặc đơn vị cung cấp.

✅ 9.2 Kiểm Tra Thực Tế

Kiểm tra trực tiếp chất lượng sản phẩm để tránh hàng giả, hàng kém chất lượng.

✔ Kiểm Tra Bề Mặt:
✔ Không bị rỗ, nứt, vết lõm, gỉ sét.
✔ Không có đường hàn (vì ống thép đúc không có mối hàn).

✔ Đo Độ Dày (WT - Wall Thickness):
✔ Sử dụng thước đo chuyên dụng để kiểm tra độ dày ống thép.
✔ Đảm bảo độ dày đồng nhất, không bị mỏng cục bộ gây ảnh hưởng đến khả năng chịu áp lực.

✔ Kiểm Tra Kích Thước:
✔ Đường kính ngoài (OD): Kiểm tra bằng thước cặp, thước đo đường kính.
✔ Chiều dài tiêu chuẩn: 6m, 12m hoặc cắt theo yêu cầu.

Lưu ý: ✔ Cần kiểm tra hàng hóa trước khi nhận để tránh sản phẩm lỗi hoặc không đạt tiêu chuẩn.

9.3 Chọn Nhà Cung Cấp Uy Tín

Đơn vị phân phối uy tín giúp đảm bảo chất lượng, giá cả hợp lý và hỗ trợ kỹ thuật tốt.

✔ Nhà cung cấp có đầy đủ chứng chỉ CO, CQ, MTC.
✔ Có giấy chứng nhận đạt tiêu chuẩn ASTM, JIS, EN, GB/T.
✔ Cam kết đúng chất lượng, thông số kỹ thuật theo hợp đồng.
✔ Được nhiều doanh nghiệp lớn tin dùng, có đánh giá tốt trên thị trường.

Lưu ý: ✔ Tránh mua hàng không rõ nguồn gốc, giá quá rẻ, vì có thể là hàng kém chất lượng, không đạt chuẩn.

KẾT LUẬN

✔ Việc lựa chọn ống thép đúc cần dựa trên:
✔ Tiêu chuẩn kỹ thuật: ASTM, JIS, EN, GB/T.
✔ Thông số cơ lý: Thành phần hóa học, độ bền kéo, giới hạn chảy.
✔ Kiểm tra thực tế: Bề mặt, độ dày, đường kính.
✔ Chứng chỉ chất lượng: CO, CQ, MTC.
✔ Nhà cung cấp uy tín: Đảm bảo chất lượng, đúng tiêu chuẩn.
